Строительная техника

Автобетононасос 38 м KOLUMAN JUNJIN JXZ 38-4.16HP FORD

Автобетононасос с 4-секционной стрелой, обеспечивающий подачу бетона на высоту до 38 метров с производительностью до 158 м³/ч. Модель установлена на трёхосном шасси FORD и оснащена надёжными компонентами Rexroth.

  • Высота подачи до
    38 м
  • Производительность до 158 м³/ч
  • 4-секционная стрела
  • Трёхосное шасси FORD
Узнать цену
Подберём комплектацию и подготовим коммерческое предложение.

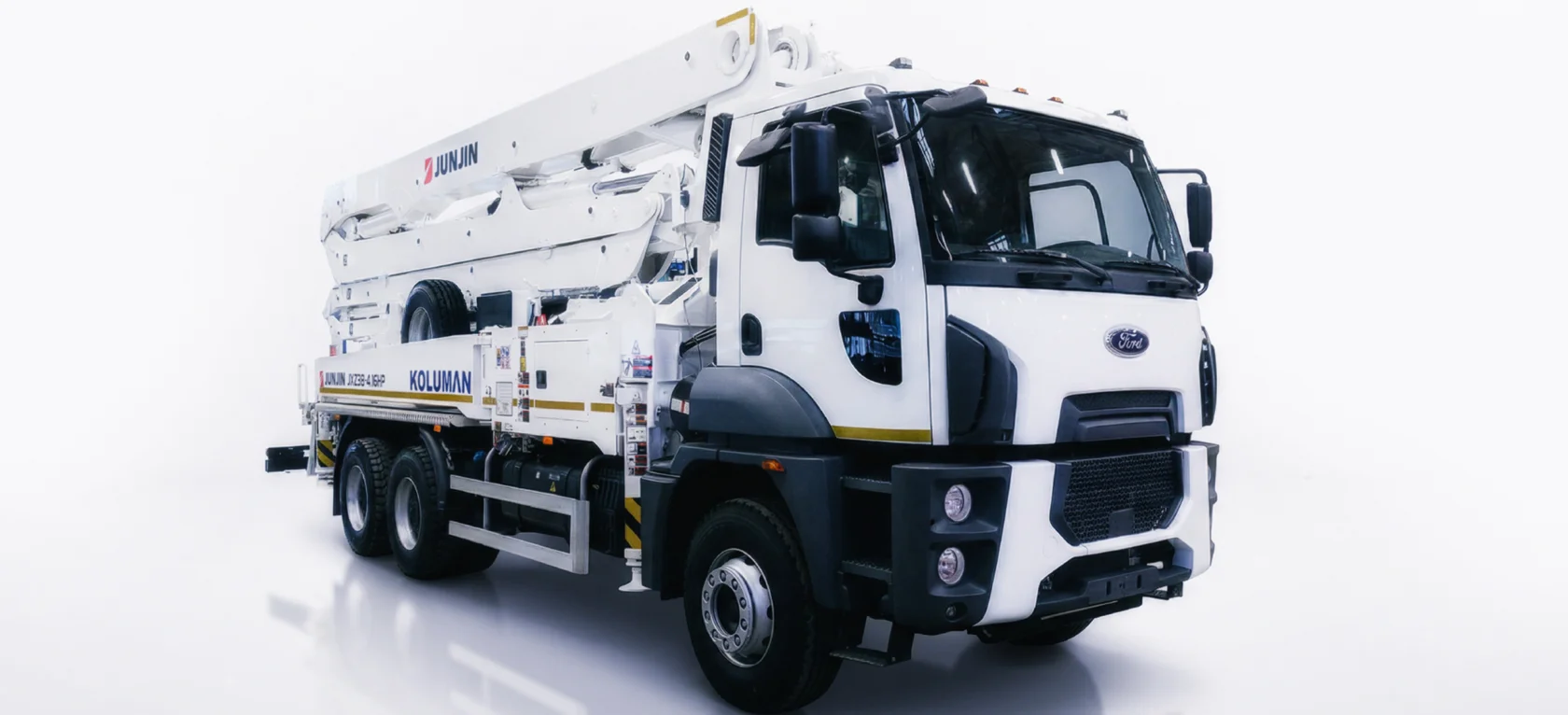

Автобетононасос 38 м KOLUMAN JUNJIN JXZ 38-4.16HP FORD — общий вид
01 / 04
Технические характеристики

KOLUMAN JUNJIN JXZ 38-4.16HP FORD

Шасси FORD 3542 P EURO 5, 3 оси

Основной параметр

38 м

рабочая высота

01 Производительность 20–158 м³/ч
02 Стрела 4 секции, Z-образное складывание
03 Подача бетона до 158 м³/ч
04 Двигатель 420 л.с.

Насосная установка

A / 01
  • S-образная труба — 8” × 7”
  • Главный гидравлический насос Rexroth Hydromatik A11V0260
  • Ход поршня — 2 100 мм
  • Диаметр цилиндра — 230 мм
  • Водяной бак — 600 л
  • Водяной насос из нержавеющей стали с гидроприводом — 20 бар, 120 л/мин
  • Селектор стрелы — пропорциональный HAWE

Шасси FORD 3542 P EURO 5

A / 02
  • Двигатель Ecotorq FHR5 — 12,7 л, 6 цилиндров, дизель
  • Мощность — 308,9 кВт (420 л.с.) при 1 800 об/мин
  • Крутящий момент — 2 150 Н·м при 1 000–1 300 об/мин
  • Механическая КПП ZF 16S 2230 — 16 ступеней
  • Стальной топливный бак — 315 л
  • Бак AdBlue — 55 л
№ Система Характеристики
01
Насос
Диапазон подачи: 20–158 м³/ч S-образная труба: 8” × 7” Приёмный бункер: 600 л
02
Стрела
4 секции Z-образное складывание Угол поворота — 360° Диаметр бетоновода — 125 мм Концевой шланг — 4 м
03
Гидравлика
Rexroth Hydromatik A11V0260 Давление гидросистемы — 350 бар Селектор стрелы — HAWE
04
Опоры
Система выносных опор для устойчивой работы стрелы Конструкция рассчитана на работу автобетононасоса на площадке
05
Силовой агрегат
Ecotorq FHR5, 12,7 л 420 л.с. 2 150 Н·м Euro 5 ZF 16S 2230, 16-ступенчатая МКПП
06
Тормозная система
Ecotorq Engine Brake — 360 кВт Барабанные тормоза на передней и задней осях Двухконтурная пневмосистема Двухцилиндровый компрессор с подогреваемым осушителем

Технические параметры модели собраны в едином блоке для быстрого сравнения основных узлов и характеристик.

Заказать
О компании

Техника KOLUMAN — результат современного производства

KOLUMAN производит прицепную технику для интенсивной эксплуатации, сочетая инженерные разработки, автоматизированные технологические процессы и многоступенчатый контроль качества.

Видео с производства Как создаётся техника KOLUMAN
Смотреть видео
KOLUMAN сегодня

Международный производитель прицепной техники

История производства полуприцепной техники KOLUMAN началась в 1999 году. Сегодня компания входит в число крупнейших производителей отрасли и развивает собственное производство на территории России.

01
Автоматизация производства

Более 60% основных технологических процессов выполняются автоматически.

02
Защита от коррозии

Рамы и металлические элементы проходят многоэтапную KTL-обработку.

03
Производство в России

Производственная площадка работает в Набережных Челнах с 2016 года.

Подробнее о компании
312 000 м²

площадь производственной площадки KOLUMAN в Мерсине

15 000 ед.

годовая производственная мощность фабрики

60 %

уровень автоматизации основных процессов

5 000 +

единиц техники реализовано на российском рынке

Сервисная сеть KOLUMAN

Сервисные центры по России

Найдите ближайший сервисный центр, посмотрите контакты и постройте маршрут в Яндекс Картах.

56сервисных
центров
Кликните по метке, чтобы открыть адрес и контакты. Штатные логотип, копирайты и ссылка Яндекс Карт остаются видимыми.
Найдено: 56
FAQ

Частые вопросы

Ответы на основные вопросы об автобетононасосе KOLUMAN JUNJIN JXZ 38-4.16HP, его стреле, производительности, гидравлике, шасси FORD и эксплуатации.

01/ Для каких работ подходит автобетононасос KOLUMAN JUNJIN JXZ 38-4.16HP?
Модель предназначена для подачи бетонной смеси на строительных объектах, где требуется работа стрелой на высоте до 38 метров. Автобетононасос подходит для монолитного строительства, устройства перекрытий, колонн, стен, фундаментов и других бетонных конструкций.
02/ Какова максимальная производительность автобетононасоса?
Диапазон подачи составляет 20–158 м³/ч. Максимальная производительность до 158 м³/ч позволяет использовать установку на объектах с интенсивной подачей бетонной смеси.
03/ Какая стрела установлена на модели 38 м?
Используется 4-секционная распределительная стрела с Z-образным складыванием. Такая схема обеспечивает компактное складывание и удобное позиционирование стрелы на строительной площадке.
04/ На какую высоту можно подавать бетон?
Автобетононасос относится к классу 38 метров. На странице модели указана распределительная стрела 37,1 м, а рабочая подача бетона заявлена на высоту до 38 метров.
05/ Какой диаметр бетоновода?
Диаметр бетоновода составляет 125 мм. Размер ухвата указан как 140 мм, а длина концевого распределительного шланга — 4 м.
06/ Какой главный гидравлический насос используется?
В установке применяется главный гидравлический насос Rexroth Hydromatik A11V0260. Давление гидравлической системы указано на уровне 350 бар.
07/ Каковы параметры цилиндра подачи?
Ход поршня составляет 2 100 мм, диаметр цилиндра — 230 мм. Цилиндр подачи имеет твёрдое хромированное покрытие.
08/ Как устроена система промывки?
Автобетононасос оснащён водяным баком объёмом 600 л. Водяной насос выполнен из нержавеющей стали, имеет гидравлический привод и параметры 20 бар и 120 л/мин.
09/ На каком шасси установлен автобетононасос?
Оборудование установлено на трёхосном шасси FORD 3542 P EURO 5. Используется дизельный двигатель Ecotorq FHR5 объёмом 12,7 л и механическая 16-ступенчатая коробка передач ZF 16S 2230.
10/ Какая мощность двигателя?
Двигатель Ecotorq развивает 308,9 кВт, или 420 л.с., при 1 800 об/мин. Максимальный крутящий момент составляет 2 150 Н·м в диапазоне 1 000–1 300 об/мин.
11/ Какая тормозная система используется на шасси?
Предусмотрен моторный тормоз Ecotorq Engine Brake мощностью 360 кВт, барабанные тормоза на передней и задней осях и двухконтурная пневматическая система.
12/ Какой объём топливного бака и бака AdBlue?
Шасси оснащено стальным топливным баком объёмом 315 л и баком AdBlue объёмом 55 л.
